在之前的引擎工具总结中提到了可以用XNode来写可视化，正好荷兰冬假期间就之前写的简易可视化对话编辑器来介绍下XNode以及相关使用。

关于XNode

  XNode是一个Unity可视化编辑器制作插件，同类的还有NodeGraphProcessor。个人因比较喜欢XNode的界面选择了(自称)轻量，用户友好的XNode。这里放下图也方便各位对比下。

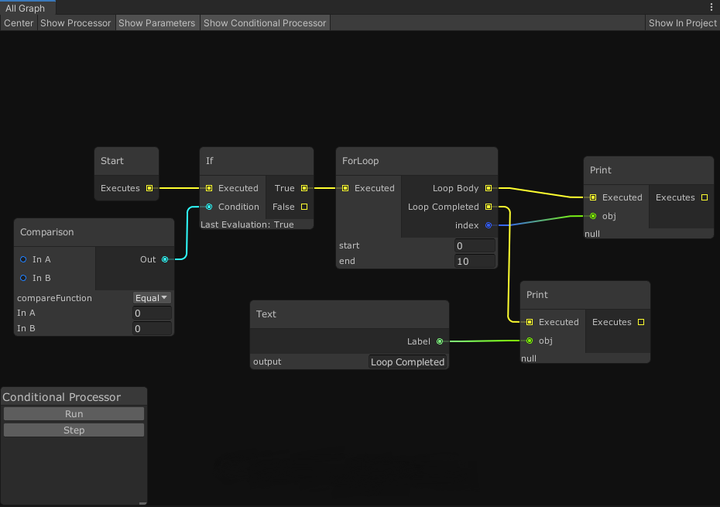

XNode

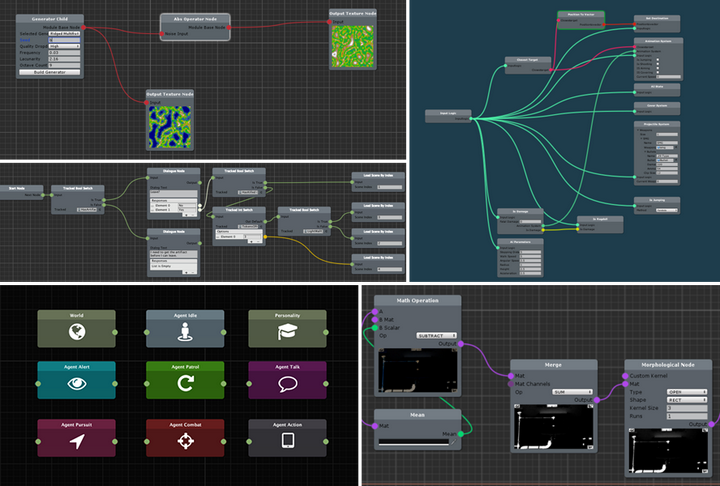

NodeGraphProcessor

使用XNode

  XNode中分为Graph(整个可视化的图)，Node(自定义的节点)和Port(节点间连线的端口)。为创建自定义的可视化编辑器，需要Graph脚本(创建对应的图)，Node脚本(定义节点的内容)，NodeEditor脚本(非必须，定义节点中的元素在图中如何绘制)。可以完全接入Odin并交由其控制，也可以使用Unity进行序列化并调用GUI进行绘制，个人选择的是后者(没钱买Odin.jpg)。另外虽然官方给了相应的演示工程，但那些加减乘除太简单了根本没用到定制，所以后续我会结合我代码内容进行简单讲解(需要细节而基础的可以移步官方文档)。

节点

  先从节点开始讲起吧，这是XNode最关键且必不可少的部分。但这部分XNode封装的比较好，继承Node后使用其给定的属性就可。大概就是类前可加[NodeWidth]限定宽度，类内元素加[Input], [Output]以决定是输入还是输出端。[OutPut]部分的ConnectionType.Multiple表示其作为输出节点可以把值传给多个输入节点，而对于列表输出则需要置真dynamicPortList以供XNode管理各节点连接信息。

1
2
3
4
5
6
7
8
[Serializable] [NodeWidth(350)]
public class DialogueNode : Node
{
    [Input] public Type before;
    [Output(connectionType = ConnectionType.Multiple)] public Type after;
    [Output(dynamicPortList = true, connectionType = ConnectionType.Multiple)]
public List<Type> optionList = new ();
}

编辑器

  然后是编辑器，虽然非必须但如果你想整点什么花活就不得不修改这个。对于我这个对话编辑器来说就是单个对话项的输入输出端口数不定，这就需要继承NodeEditor去修改编辑器。另外值得一提的是这里比较底层Unity的EditorGUILayout是无效的，老老实实用EditorGUI自己搓对齐或者拿Odin来点科技与狠活吧。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
[CustomNodeEditor(typeof(DialogueNode))]
public class DialogueNodeEditor : NodeEditor
{
    DialogueNode node; DialogueGraph dialogGraph;
    NodePort before, after;

    public override void OnCreate()
    {
        base.OnCreate();
        node = serializedObject.targetObject as DialogueNode;
    }

    public override void OnBodyGUI()
    {
        NodeEditorGUILayout.DynamicPortList("dialogueList", typeof(DialogueInfo), serializedObject,
            IO.Output, ConnectionType.Override, TypeConstraint.Inherited, InitList);
    }

    //这里是在定义list中元素的排列以及给每个列表项赋予输入输出节点
    void InitList(ReorderableList list)
    {
        int reorderableListIndex = -1;
        SerializedProperty arrayData = serializedObject.FindProperty("dialogueList");
        if (dialogGraph == null) dialogGraph = window.graph as DialogueGraph;

        //列表项高度以及其中元素的排列
        list.elementHeightCallback = (index) => {}；
        list.drawElementCallback = (Rect rect, int index, bool isActive, bool isFocused) => {};

        //移动，添加，删除时自定义节点也要跟着变化
        list.onReorderCallback = (ReorderableList list) => {};
        list.onAddCallback = (ReorderableList list) => {};
        list.onRemoveCallback = (ReorderableList list) => {};
    }
}

图

  最后图这边其实也没什么说的，继承NodeGraph后CreateAssetMenu给下名称就行。但对于一个编辑器而言，得在这定义如何读取你图中那些节点以及如何传递信息，这点就交由各位去头疼了。个人仅简单的将获取信息和事件移动拆开，感觉这样逻辑清晰些？

1
2
3
4
5
6
7
[Serializable, CreateAssetMenu(fileName = "New Dialogue Graph", menuName = "Dialogue Graph")]
public class DialogueGraph : NodeGraph
{
    void Init() {}
    void GetInfo() {}
    void MoveOn() {}
}

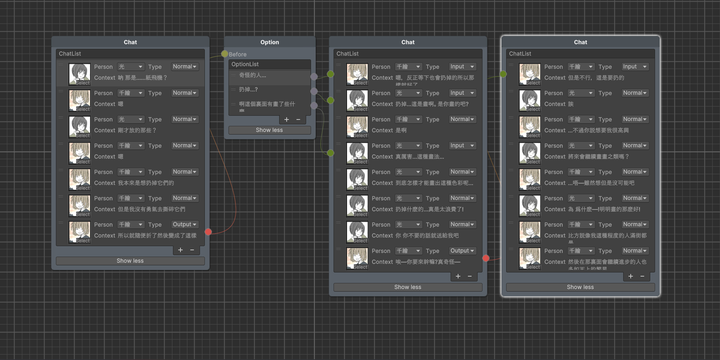

  上张最终完成的对话节点图，内容选取的是《胆怯色上发光的画布》中的一段。算是挺有感触的。前进一步亦或后退一步，你又会作何选择呢？

胆怯色上发光的画布

写在最后

  XNode的简单说明就到此结束了，编辑器工具看似简单，但真做起来也是极为费事，毕竟后续我还引入了对变量和函数的反射以实现检索和事件节点(InstanceID和GUID存储，GenericMenu显示)并封装DialogueSystem靠Next()读取图中信息。完成后也学XNode上架Unity Assets的同时将工具和源码就开源到Github，希望对后来者有些许帮助。

  最初完成对话系统的基本功能后，我也将其发布到了 Unity Asset Store，并在 GitHub 上持续维护开源版本。这个工具的后续更新主要来自实际使用中遇到的问题：当原有实现无法满足新的需求，或现有结构需要调整时，便会重新梳理代码并进行迭代。

1.1 调试功能

在原有对话流程的基础上增加调试支持，使运行时的对话推进过程更加直观。结合节点颜色变化与当前读取位置的提示，可以更方便地检查对话分支的执行情况，降低复杂对话流程的调试成本。

1.2 多语言支持

为对话系统加入多语言支持，使同一份对话图能够根据当前语言读取对应的文本内容，进一步扩展了编辑器的适用场景。

1.3 体验与结构优化

随着功能逐渐增多，更新的重点从单纯增加节点功能转向编辑体验与整体结构的完善。新增统一的工具栏、语言设置与独立的说话者管理窗口，并支持显式指定入口节点、检查图结构及高亮显示问题。同时优化了节点折叠与运行时高亮逻辑，简化编辑器和运行时的代码结构，使核心功能不再依赖示例用的 DialogueSystem。

取舍相关

  并非所有设想最终都会成为正式功能。例如，曾考虑通过 JSON 或 YAML 实现对话内容的导入与导出，以便进一步衔接 AI 生成的对话文本。但在完成后发现，对话文本与事件、检查节点所依赖的游戏对象、函数及具体游戏逻辑之间存在较强关联，网页AI无法处理序列化，代理AI则可一步到位修改项目中编辑器节点。因此，这一方向暂时搁置。

  回过头来看，这个项目的迭代并不是围绕预先规划的功能清单展开，而是在实际需求与现有实现之间不断寻找平衡。相比持续增加功能，我更希望每次更新都能解决真实项目痛点，并让工具在功能扩展之后仍然保持清晰、易于维护的结构。

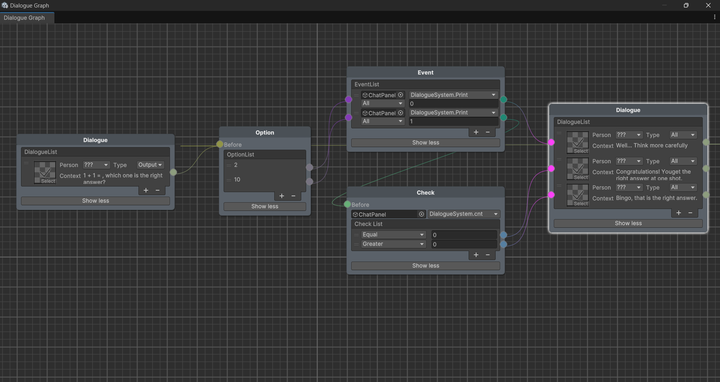

对话系统的四种节点
