制作自己的引擎(二) 界面改进

开篇

之前文章中讲述了引擎的初始架构和基础渲染、物理模拟与并行化，本想告一段落专心论文春招的，但某天刷到了隔壁的Krystallos Engine。就是一种很奇妙的心态，觉也睡不下去了，肝了一周有了这次大改。

项目管理

前言

引擎现在支持多项目，所以打开引擎的第一步就是选择项目。项目管理界面在启动时显示，可以新建或打开已有项目。

启动界面

启动时先判断是否存在项目，不存在就显示项目选择器：

Editor::Editor(void* window, bool gameMode, const std::string& projectPath)
{
    showProjectSelector = !projectLoaded;
    if (showProjectSelector)  DrawProjectSelector();
}

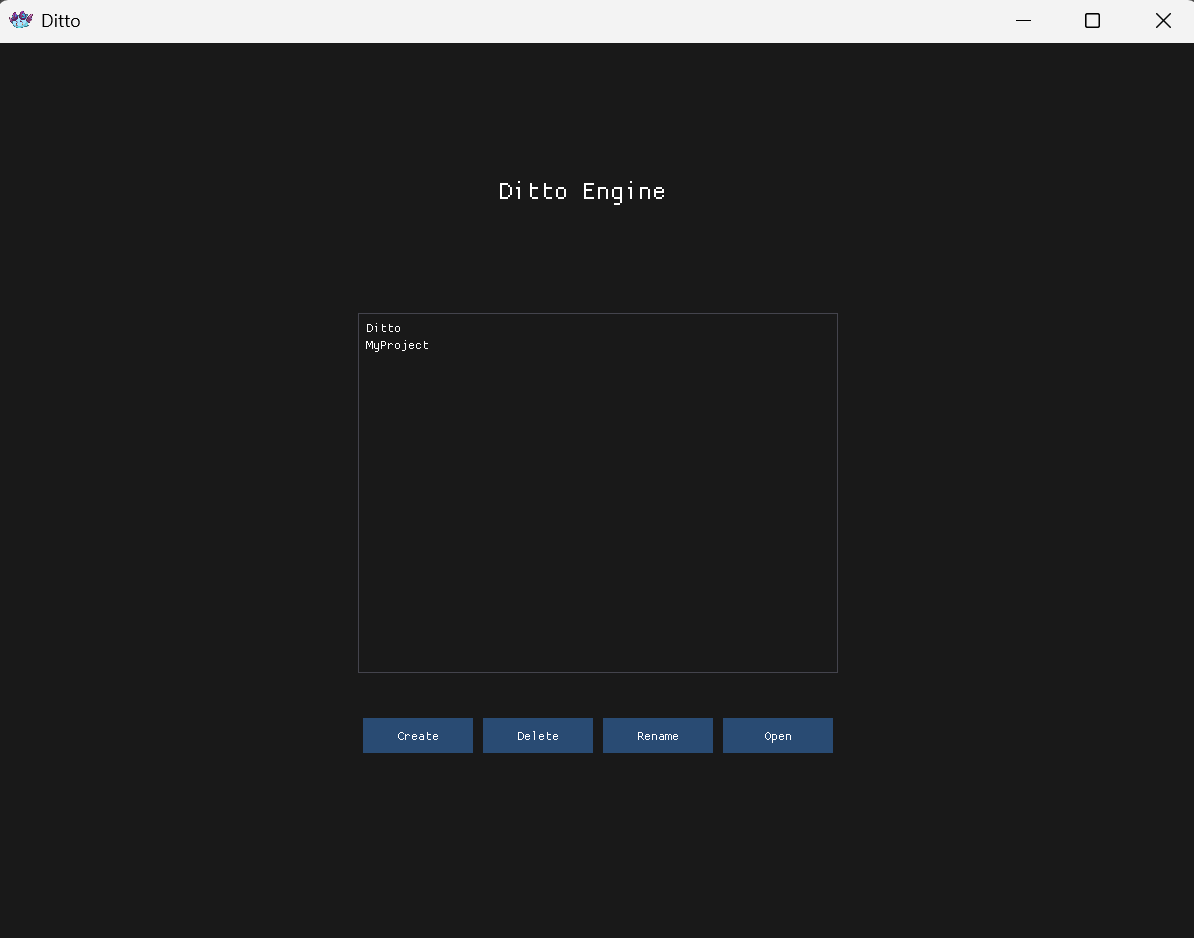

项目选择器

项目选择器展示所有可用项目，支持新建、打开、重命名操作：

void Editor::DrawProjectSelector()
{
    ImGui::SetNextWindowPos(ImVec2(0, 0), ImGuiCond_Always);
    ImGui::SetNextWindowSize(ImVec2((float)viewportSize.x, (float)viewportSize.y));

    ImGuiWindowFlags flags = ImGuiWindowFlags_NoTitleBar | ImGuiWindowFlags_NoResize |
        ImGuiWindowFlags_NoMove | ImGuiWindowFlags_NoBackground;
    ImGui::Begin("ProjectSelector", &open, flags);

    // 左侧：项目列表
    ImGui::BeginChild("ProjectList", ImVec2(300, 0));
    ImGui::Text("My Projects");
    ImGui::Separator();

    // 遍历 Projects 目录下的所有项目
    std::vector<std::string> projects = GetAllProjects();
    for (const auto& project : projects)
    {
        if (ImGui::Selectable(project.name.c_str(), selected == project.name))
        {
            selected = project.name;
            OpenProject(project.path);
        }
    }

    if (ImGui::Button("New Project", ImVec2(-1, 0)))
        showNewProjectPopup = true;

    ImGui::EndChild();

    // 右侧：项目预览
    ImGui::SameLine();
    ImGui::BeginChild("ProjectPreview");
    ImGui::Text("Select a project to open");
    ImGui::EndChild();

    ImGui::End();
}

后记

项目管理涉及项目路径解析、Json读写、场景自动加载等杂事，好在最后总算是能跑起来了。

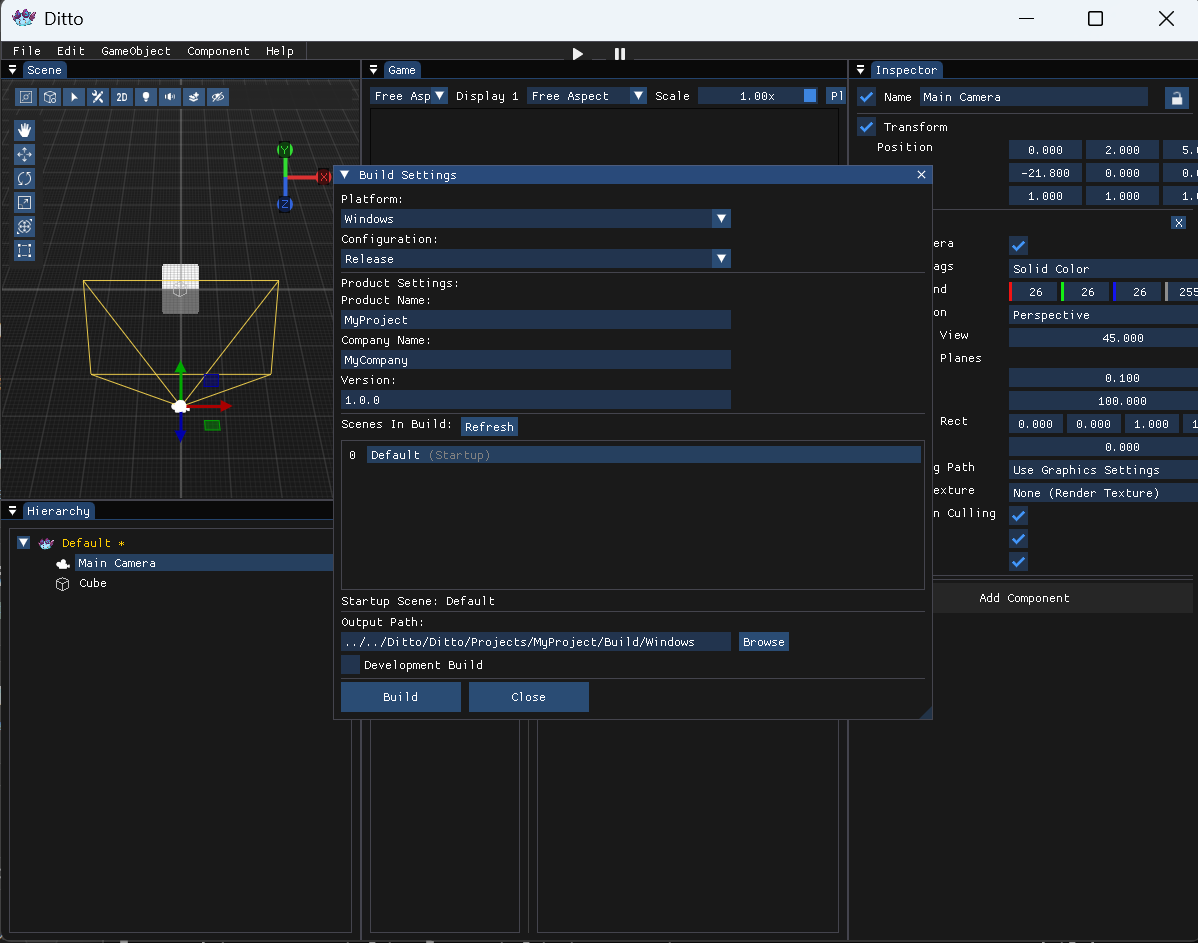

停泊系统

前言

选完项目后进入主界面。之前的界面用的是最原始的”手动分区域”方案：Hierarchy 占左侧 1/8，Scene 占中间 1/2，Inspector 占右侧 1/4。虽然能用，但扩展性极差——没法随意拖拽、调整大小，更没法像 Unity 那样搞多视图布局。恰好 ImGui 本身就支持 Docking（停泊系统），于是便有了这套新方案。

启用 Docking

在初始化 ImGui 时需要开启 Docking 功能，同时开启 Viewport 以支持多窗口：

// 启用 Docking 功能
io.ConfigFlags |= ImGuiConfigFlags_DockingEnable;

// 启用全屏透明背景 - 配合 Docking 系统
io.ConfigFlags |= ImGuiConfigFlags_ViewportsEnable;
ImGui::GetStyle().Colors[ImGuiCol_DockingEmptyBg] = ImVec4(0.0f, 0.0f, 0.0f, 0.0f);

搭建 DockSpace

停泊系统的核心是创建一个全屏的 DockSpace，所有子窗口都可以停泊在其中：

void Editor::SetupDocking()
{
    ImGuiWindowClass window_class;
    window_class.DockNodeFlagsOverrideSet = ImGuiDockNodeFlags_NoTabBar;

    ImGui::SetNextWindowClass(&window_class);
    ImGuiWindowFlags window_flags = ImGuiWindowFlags_NoTitleBar | ImGuiWindowFlags_NoCollapse |
        ImGuiWindowFlags_NoResize | ImGuiWindowFlags_NoMove | ImGuiWindowFlags_NoBringToFrontOnFocus |
        ImGuiWindowFlags_NoNavFocus | ImGuiWindowFlags_NoBackground;

    ImGui::Begin("DockSpace", &open, window_flags);

    // 获取唯一的 DockSpace ID
    ImGuiID dockspace_id = ImGui::GetID("MainDockSpace");
    dockSpaceID = dockspace_id;

    // 创建 DockSpace
    ImGui::DockSpace(dockspace_id, ImVec2(0.0f, 0.0f), ImGuiDockNodeFlags_PassthruCentralNode);

    ImGui::End();
}

初始化布局

第一次运行时需要手动划分窗口区域。代码中采用了经典的五分布局：左侧上下（Hierarchy + Project）、中间上下（Scene + Game）、右侧（Inspector）：

if (!dockingInitialized)
{
    // 检查 INI 文件是否需要对应（之后再构建Dock）
    LayoutManager& lm = LayoutManager::GetInstance();
    if (lm.GetNeedsReloadDock())
    {
        ImGui::DockBuilderRemoveNode(dockspace_id);
        ImGuiDockNode* node = ImGui::DockBuilderAddNode(dockspace_id, ImGuiDockNodeFlags_PassthruCentralNode);
        ImGui::DockBuilderSetNodeSize(dockspace_id, ImGui::GetMainViewport()->Size);

        // 重建 DockSpace - 使用户可以自由调整大小
        ImGuiID dock_id_left, dock_id_right, dock_id_center;
        ImGui::DockBuilderSplitNode(dockspace_id, ImGuiDir_Left, 0.2f, &dock_id_left, &dock_id_center);
        ImGui::DockBuilderSplitNode(dockspace_id, ImGuiDir_Right, 0.25f, &dock_id_right, &dock_id_center);

        // 左侧再分为上下
        ImGuiID dock_id_left_top, dock_id_left_bottom;
        ImGui::DockBuilderSplitNode(dock_id_left, ImGuiDir_Down, 0.5f, &dock_id_left_bottom, &dock_id_left_top);

        // 中间再分为上下（Scene 和 Game）
        ImGuiID dock_id_center_top, dock_id_center_bottom;
        ImGui::DockBuilderSplitNode(dock_id_center, ImGuiDir_Down, 0.6f, &dock_id_center_top, &dock_id_center_bottom);

        // 分配窗口到各个 Dock 节点
        ImGui::DockBuilderDockWindow("Scene", dock_id_center_top);
        ImGui::DockBuilderDockWindow("Hierarchy", dock_id_left_top);
        ImGui::DockBuilderDockWindow("Game", dock_id_center_bottom);
        ImGui::DockBuilderDockWindow("Project", dock_id_left_bottom);
        ImGui::DockBuilderDockWindow("Inspector", dock_id_right);

        ImGui::DockBuilderFinish(dockspace_id);
    }

    dockingInitialized = true;
}

Layout 管理

引擎支持保存和加载界面布局，使用 ImGui 内置的 INI 保存机制：

void Editor::DrawLayoutMenu()
{
    if (ImGui::BeginMenu("Layout"))
    {
        if (ImGui::MenuItem("Save Layout..."))
            showSaveLayoutPopup = true;

        if (ImGui::BeginMenu("Load Layout"))
        {
            std::vector<std::string> layouts = GetSavedLayouts();
            for (const auto& layoutName : layouts)
            {
                if (ImGui::MenuItem(layoutName.c_str()))
                    LoadLayout(layoutName);
            }
            ImGui::EndMenu();
        }
        ImGui::EndMenu();
    }
}

后记

停泊系统让引擎的界面从”原始社会”进阶到了现代编辑器的及格线。现在你可以随意拖拽窗口、调整大小、保存布局。不过代价是 ImGui 的 INI 文件开始变得重要起来——一旦写崩，界面就会变得很酸爽。

场景交互

前言

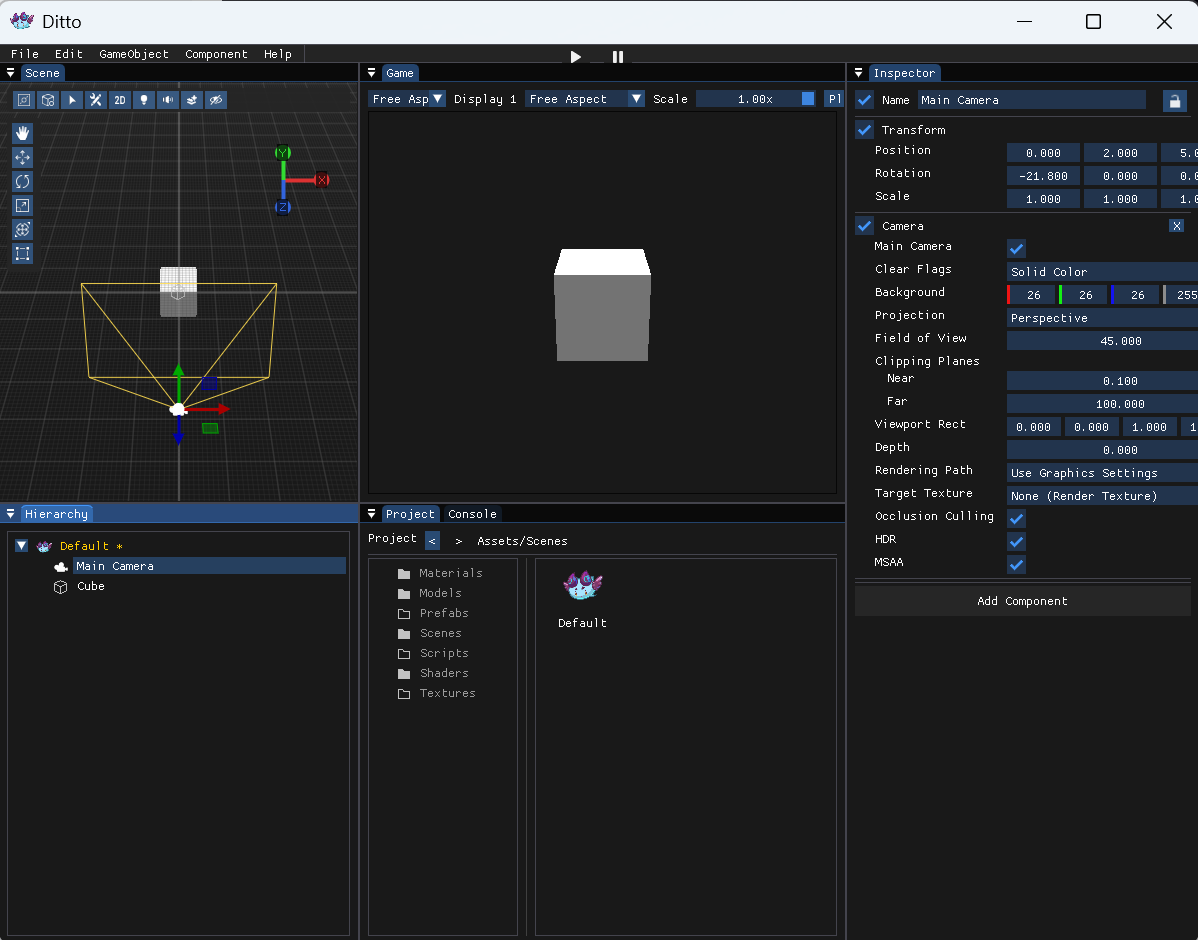

之前的 Scene 视图只能看，这次终于加上了交互功能：坐标轴指示器、物体变换工具（Gizmo），以及相机控制。

坐标轴指示器

界面右上角添加了一个小的坐标轴指示器，实时显示相机朝向：

void SceneWindow::DrawAxisGizmo()
{
    // 绘制在窗口右上角
    ImVec2 center(windowPos.x + windowSize.x - gizmoSize * 0.5f - padding, ...);

    // 获取相机基向量
    glm::vec3 camRight = camera->right;
    glm::vec3 camUp = camera->up;
    glm::vec3 camForward = camera->forward;

    // 将世界坐标轴投影到视图空间
    // 按深度排序后绘制（远的先画）
    drawList->AddLine(center, endPoint, axis.color, lineThickness);
}

效果类似 Unity 右上角的那个小坐标轴，红色=X，绿色=Y，蓝色=Z。

变换工具

按下 W/E/R 切换三种变换模式：

快捷键	模式	颜色
W	Translate（平移）	红X、绿Y、蓝Z
E	Rotate（旋转）	红X、绿Y、蓝Z
R	Scale（缩放）	红X、绿Y、蓝Z

Gizmo 渲染

每种工具对应不同的 Gizmo 绘制：

void SceneWindow::DrawTranslateGizmo()
{
    // 绘制三根轴 + 箭头
    drawList->AddLine(center, xEnd, xCol, 3.0f);
    drawList->AddTriangleFilled(...);  // 箭头
}

void SceneWindow::DrawRotateGizmo()
{
    // 绘制三个圆环（根据相机朝向只绘制后半部分）
    for (int i = 0; i <= segments; i++) {
        // YZ平面（X轴）、XZ平面（Y轴）、XY平面（Z轴）
    }
}

void SceneWindow::DrawScaleGizmo()
{
    // 绘制三根轴 + 末端方块
    drawList->AddRectFilled(...);
}

鼠标交互

左键拖拽 Gizmo：变换选中的物体
右键拖拽：旋转相机视角
方向键：前后左右移动相机
Page Up/Down：上下移动相机

void SceneWindow::HandleMouseInput()
{
    // 射线检测选中的轴
    m_highlightedAxis = RaycastGizmos(mousePos);

    // 拖拽时计算鼠标位移在屏幕空间的投影
    float projectedDelta = mouseDelta.x * screenAxisDir.x + mouseDelta.y * screenAxisDir.y;

    // 根据当前工具模式应用变换
    switch (m_toolMode) {
        case ToolMode::Translate:
            transform->position = newPos;
            break;
        case ToolMode::Rotate:
            transform->rotation = newRot;
            break;
        case ToolMode::Scale:
            transform->scale = newScale;
            break;
    }
}

后记

终于能在 Scene 视图里愉快地拖拽物体了。虽然 Gizmo 的射线检测和坐标投影还有优化空间，但至少能用了。下一步打算加上网格平面辅助，以及多选物体的批量变换——不过那是后话了。

文件浏览

前言

选完项目后，你会看到 Project 窗口。之前的 Project 窗口基本上只是个贴图显示器，连基本的文件夹导航都没有。这次彻底重写，做成了一个完整的文件浏览器。

基础结构

文件浏览器需要维护当前路径、展开的文件夹列表、文件图标映射等状态：

class ProjectWindow
{
private:
    Editor* m_editor = nullptr;
    std::string m_currentFolder = "Assets/Scenes";
    float m_splitterPos = 150.0f;

    // 文件夹展开状态
    std::set<std::string> m_expandedFolders;

    // 单击/双击判断
    std::string m_lastClickedFilePath;
    double m_lastClickTime = 0.0;
    static constexpr double DOUBLE_CLICK_THRESHOLD = 0.5;
};

绘制流程

整体采用左右分栏布局：左侧显示文件夹树状结构，右侧显示文件内容列表：

void ProjectWindow::Draw()
{
    if (ImGui::BeginTabBar("ProjectTabs"))
    {
        if (ImGui::BeginTabItem("Assets"))
        {
            DrawAssetBrowser();
            ImGui::EndTabItem();
        }
        if (ImGui::BeginTabItem("Console"))
        {
            DrawConsole();
            ImGui::EndTabItem();
        }
        ImGui::EndTabBar();
    }

    DrawPopups();  // 绘制各种弹窗
}

文件夹树状显示

左侧显示树状文件夹结构，支持展开/收起操作：

void ProjectWindow::DrawFolderTree(const std::string& folderPath, int depth)
{
    std::string displayName = GetFileName(folderPath);
    ImGui::Indent(depth * 20.0f);

    if (HasSubfolders(folderPath))
    {
        if (ImGui::TreeNodeEx(displayName.c_str(), ImGuiTreeNodeFlags_SpanFullWidth))
        {
            if (ImGui::IsItemClicked())
                ToggleFolderExpanded(folderPath);
            DrawFolderContent(folderPath, depth + 1);
            ImGui::TreePop();
        }
    }
    else
    {
        ImGui::Selectable(displayName.c_str(), false, ImGuiSelectableFlags_SpanAllColumns);
    }

    ImGui::Unindent(depth * 20.0f);
}

文件列表显示

右侧显示当前文件夹下的所有文件，按照扩展名显示对应的图标，支持单击双击：

void ProjectWindow::DrawFileGrid()
{
    for (const auto& file : files)
    {
        unsigned int icon = m_editor->GetIconByExtension(file.extension);

        if (ImGui::Selectable(file.name.c_str(), false,
            ImGuiSelectableFlags_AllowDoubleClick | ImGuiSelectableFlags_SpanAllColumns))
        {
            double currentTime = ImGui::GetTime();
            if (file.path == m_lastClickedFilePath &&
                (currentTime - m_lastClickTime) < DOUBLE_CLICK_THRESHOLD)
            {
                // 双击处理
                OnFileDoubleClicked(file);
            }
            else
            {
                // 单击处理
                OnFileSelected(file.path, file.name, file.extension, GetRelativePath(file.path));
            }
            m_lastClickedFilePath = file.path;
            m_lastClickTime = currentTime;
        }
    }
}

右键菜单与拖拽

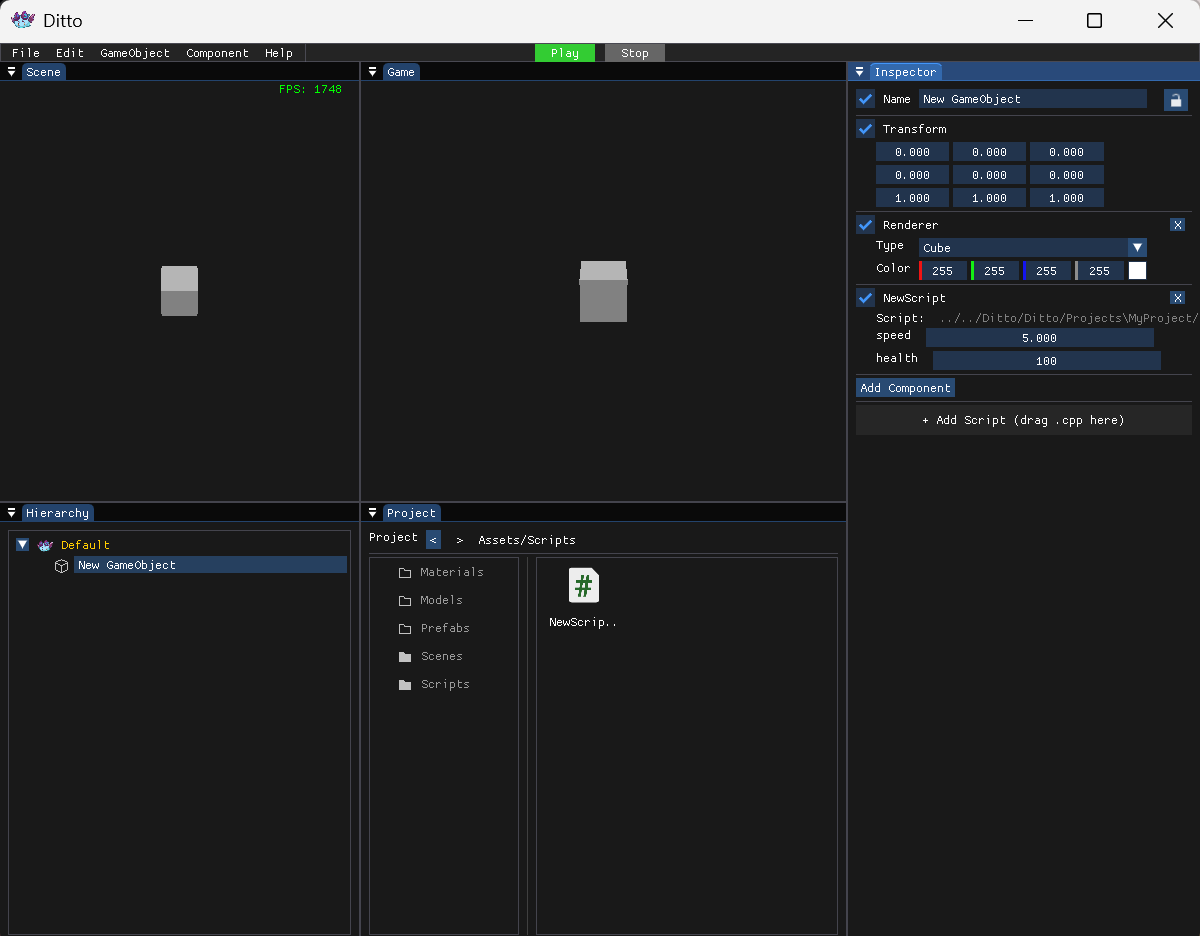

右键菜单支持创建脚本/文件夹/场景、重命名、删除等操作。对于 C# 脚本，还支持拖拽到 Inspector 窗口自动添加组件：

if (ImGui::BeginDragDropSource())
{
    ImGui::SetDragDropPayload("CS_SCRIPT", file.path.c_str(), file.path.length());
    ImGui::Text(file.name.c_str());
    ImGui::EndDragDropTarget();
}

脚本创建

右键菜单可以创建新的 C# 脚本，自动生成模板代码：

void ProjectWindow::CreateNewScript(const std::string& name)
{
    std::string filePath = assetsPath + "/Scripts/" + name + ".cs";
    std::ofstream file(filePath);
    file << "using DittoEngine;\n";
    file << "public class " << name << " : MonoBehaviour\n";
    file << "{\n";
    file << "    public float speed = 5.0f;\n";
    file << "    void Start() { Debug.Log(\"" << name << ": Start\"); }\n";
    file << "    void Update() { }\n";
    file << "}\n";
}

后记

现在的 Project 窗口才算真正像个现代编辑器的文件浏览器了。不过代码量也是真的涨了不少，从一百多行直接干到了近千行。

属性界面

前言

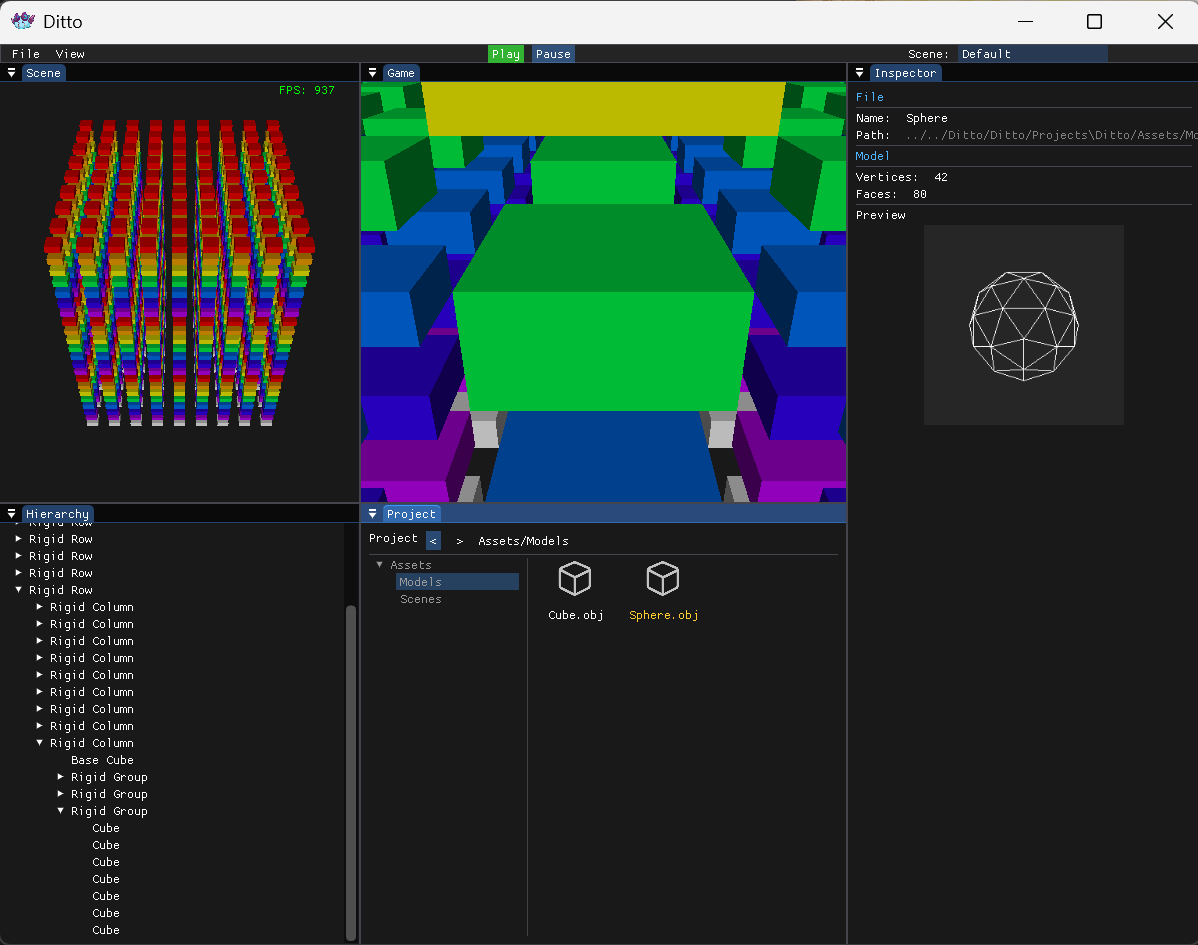

点击 Scene 视图中的物体后，Inspector 会显示该物体的所有组件属性。这次加入了一个实用的功能：3D 模型预览。

渲染目标

模型预览需要创建一个独立的 Framebuffer，分辨率设为 256x256：

void InspectorWindow::InitModelPreview()
{
    glGenFramebuffers(1, &m_previewFBO);
    glBindFramebuffer(GL_FRAMEBUFFER, m_previewFBO);

    glGenTextures(1, &m_previewTexture);
    glBindTexture(GL_TEXTURE_2D, m_previewTexture);
    glTexImage2D(GL_TEXTURE_2D, 0, GL_RGBA, m_previewWidth, m_previewHeight, 0, GL_RGBA, GL_UNSIGNED_BYTE, nullptr);
    glFramebufferTexture2D(GL_FRAMEBUFFER, GL_COLOR_ATTACHMENT0, GL_TEXTURE_2D, m_previewTexture, 0);

    glGenRenderbuffers(1, &m_previewRBO);
    glBindRenderbuffer(GL_RENDERBUFFER, m_previewRBO);
    glRenderbufferStorage(GL_RENDERBUFFER, GL_DEPTH24_STENCIL8, m_previewWidth, m_previewHeight);
    glFramebufferRenderbuffer(GL_FRAMEBUFFER, GL_DEPTH_STENCIL_ATTACHMENT, GL_RENDERBUFFER, m_previewRBO);

    glBindFramebuffer(GL_FRAMEBUFFER, 0);
}

预览渲染

在 Inspector 的 Model Preview 区域渲染独立的小场景：

void InspectorWindow::RenderModelPreview()
{
    glViewport(0, 0, m_previewWidth, m_previewHeight);
    glBindFramebuffer(GL_FRAMEBUFFER, m_previewFBO);
    glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT);

    // 环绕模型旋转的相机
    float time = (float)glfwGetTime();
    vec3 cameraPos = vec3(sin(time) * 3.0f, 2.0f, cos(time) * 3.0f);
    mat4 view = lookAt(cameraPos, vec3(0.0f), vec3(0.0f, 1.0f, 0.0f));
    mat4 projection = perspective(radians(45.0f), 1.0f, 0.1f, 100.0f);

    // 渲染模型
    glUseProgram(m_previewProgram);
    glUniformMatrix4fv(glGetUniformLocation(m_previewProgram, "view"), 1, GL_FALSE, &view[0][0]);
    glUniformMatrix4fv(glGetUniformLocation(m_previewProgram, "projection"), 1, GL_FALSE, &projection[0][0]);

    glBindVertexArray(m_currentPreviewModel.VAO);
    glDrawElements(GL_TRIANGLES, m_currentPreviewModel.indexCount, GL_UNSIGNED_INT, 0);

    glBindFramebuffer(GL_FRAMEBUFFER, 0);
}

在属性界面中显示

最后在 Inspector 的底部绘制这个纹理：

void InspectorWindow::DrawModelPreview(const std::string& modelPath)
{
    if (!m_previewInitialized)
        InitModelPreview();

    if (!m_modelInitialized || m_currentPreviewPath != modelPath)
        LoadPreviewModel(modelPath);

    RenderModelPreview();

    ImGui::Text("Model Preview");
    ImGui::Image((ImTextureID)(intptr_t)m_previewTexture, ImVec2(256, 256));
}

后记

3D 模型预览极大提升了使用体验——至少你知道这个模型到底长什么样，不用再跑到 Scene 视图里看了。

脚本系统

前言

之前尝试过 C++ 脚本，但发现需要手动注册所有变量和函数，太麻烦。如果走 DLL 方案又和 UE 一样需要编译后才能用，体验不太好。最终决定像 Unity 一样走 C# 路线。

C# 基础库

引擎提供了一个基础 C# 库 DittoEngine.dll，类似于 Unity 的 UnityEngine：

namespace DittoEngine
{
    // Transform 组件
    public class Transform
    {
        public Vector3 position { get; set; }
        public Vector3 rotation;
        public Vector3 scale;
    }

    // Vector3
    public struct Vector3 { public float x, y, z; }

    // MonoBehaviour 基类
    public class MonoBehaviour
    {
        public GameObject gameObject;
        public Transform transform => gameObject?.transform;
        public virtual void Start() { }
        public virtual void Update() { }
        public virtual void OnDestroy() { }
    }

    public class GameObject
    {
        public string name;
        public Transform transform;
    }
}

字段解析

C# 脚本中的 public 变量需要在 C++ 端解析，以便在 Inspector 中显示和编辑：

void CSharpScriptComponent::ParseScriptFields()
{
    std::regex floatRegex("public\\s+float\\s+(\\w+)\\s*=\\s*([0-9.-]+f?)\\s*;");
    std::regex intRegex("public\\s+int\\s+(\\w+)\\s*=\\s*(-?[0-9]+)\\s*;");
    std::regex vec3Regex("public\\s+Vector3\\s+(\\w+)\\s*=\\s*new\\s+Vector3\\s*\\(([0-9.-]+f?)\\s*,\\s*([0-9.-]+f?)\\s*,\\s*([0-9.-]+f?)\\)");
    // 支持 float、int、bool、string、Vector2、Vector3、Vector4
}

动态编译

点击运行时动态编译 C# 为 DLL：

bool CSharpScriptSystem::LoadScript(const std::string& csPath, CSharpScriptComponent* component)
{
    // 编译 C# 为 DLL
    std::string cmd = "csc /target:library /reference:\"DittoEngine.dll\" "
                      "/out:\"" + dllPath + "\" \"" + csPath + "\"";
    int result = system(cmd.c_str());

    // 解析 public 变量
    component->ParseScriptFields();
    return true;
}

Inspector 显示

在 Inspector 中显示脚本的 public 字段，并支持实时编辑：

void CSharpScriptComponent::OnInspectorGUI()
{
    ImGui::Checkbox("##Enabled", &enabled);
    ImGui::SameLine();
    ImGui::TextUnformatted(scriptName.c_str());

    for (auto& field : fields)
    {
        switch (field.type)
        {
            case ScriptFieldType::Float:
                ImGui::DragFloat(field.name.c_str(), &std::get<float>(field.value));
                break;
            case ScriptFieldType::Vector3:
                ImGui::DragFloat3(field.name.c_str(), &std::get<glm::vec3>(field.value).x);
                break;
        }
    }
}
